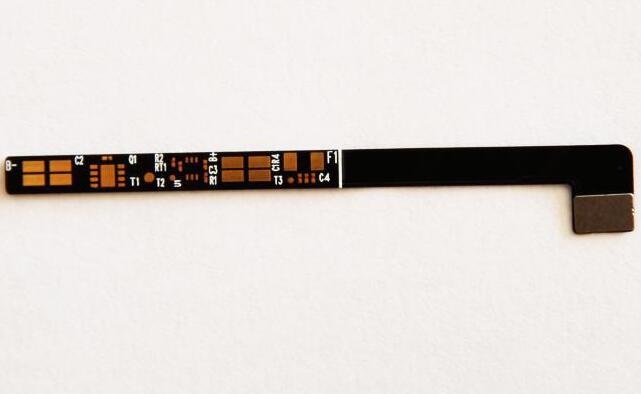

fpc軟板應用的領域和產品越來越多，工程師運用柔性FPC板可彎折和撓曲的特性設計了眾多靈活裝配的產品。板對板之間的FPC排線、測試連接軟排線等眾多產品也是運用了這一特性。當產品做前期設計時需要彎折、撓曲的區域要做怎樣的設計呢，下面沙井fpc軟板廠小編來詳細的說一說。

　　1、在彎拆區域上我們要避免設計過孔，由其是彎曲頻率和次數比較大的，一定不要在此區域設計通孔。在彎拆區域布線時我們盡量設計成等寬、等距，靠近幾何中心，盡量避免大銅皮，實在需要輔銅的也應改成網格狀態。

　　2、 在產品結構設計時，我們就要明確在哪一塊區域需要做彎折，彎曲的角度有多大，頻率和彎曲次數大概多少。

　　3、 在這個區域最好是設計單層線路，同時與生產廠說明基材和絕緣層盡量薄一點。對于彎曲頻率和次數比較大FPC排線，采用無膠類型的壓延銅，銅厚不要超過18um。

　　4、 軟性FPC板雖然可以彎折，但我們不能對它進行死折，在彎曲的地方應設計最大可能的彎曲半徑和角度。

　　以上就是沙井fpc廠：http://m.forexeze.com/news-gs/474.html 小編整理的關于fpc軟板彎折和撓曲的設計要點，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
